主要性能参数
|
公称通径 |
DNmm |
50～2000 |
|
公称压力 |
PNMPa |
0.25 |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
|
试验压力 PsMPa |
强度试验 |
0.375 |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
|
密封试验 |
O.275 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
气密封试验 |
O．5～0.8 MPa |
|
适用介质 |
水、油品、蒸汽、煤气、酸、碱等 |
|
适用温度 |
一 40℃～5 70℃ |
主要零部件材料
|
名称 |
材料 |
|
阀体 |
碳钢、不锈钢、铬钼钒钢 |
|
阀板 |
碳钢、不锈钢、铬钼钒钢 |
|
阀杆 |
2Cr13不锈钢、铬钼钒钢 |
|
密封圈 |
不锈钢、聚四氟乙烯、硬软叠层式金属片 |
|
阀座 |
不锈钢、堆司太立等硬质合金 |
|
填料 |
柔性石墨、聚四氟乙烯 |

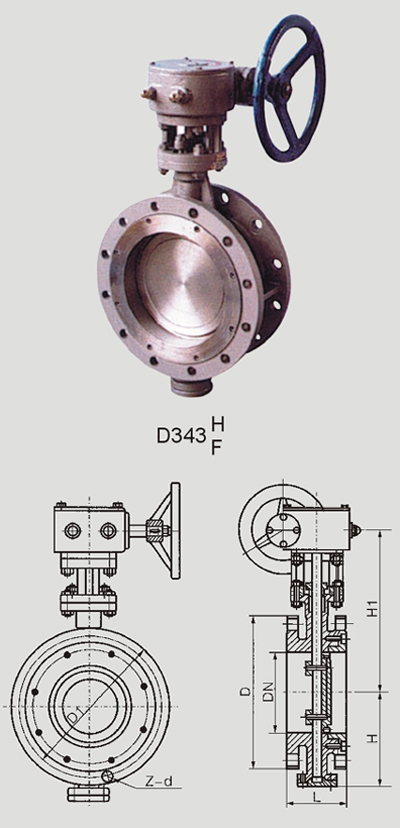

| 法兰式硬密封蝶阀 |

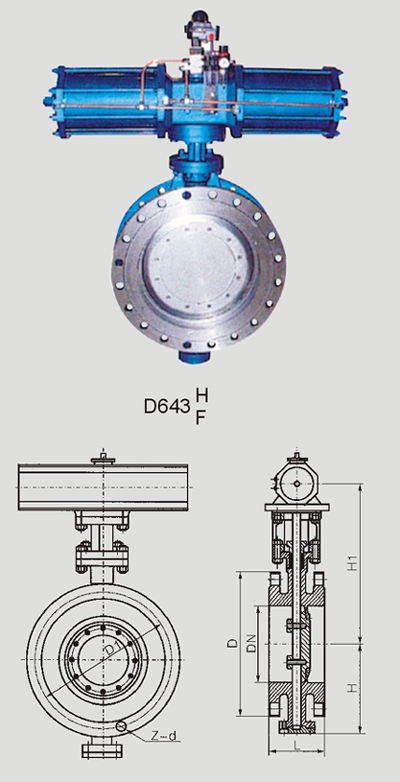

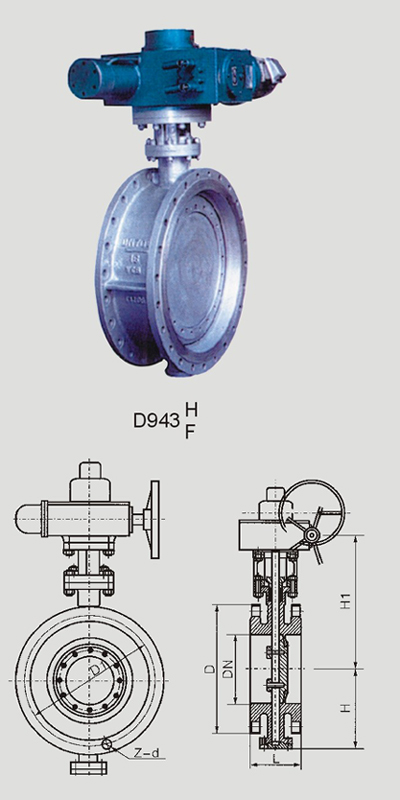

D343H（F）、D643H（F）、D943HF连接尺寸
|
通径 |
主要尺寸 |
O．25MPa |
0.6MPa |
1．OM Pa |
|
mm |
inch |
L |
H |
H 1 |
D |
D 1 |
Z-φd |
b×f |
D |
D1 |
Z-φd |
b×f |
D |
D1 |
Z-φ d |
b×f |
|
50 |
2 |
108 |
75 |
200 |
140 |
11O |
4-φ14 |
16×3 |
140 |
110 |
4-φ14 |
16×3 |
165 |
125 |
4-φ18 |
20×3 |
|
65 |
21／2 |
112 |
93 |
210 |
160 |
130 |
4-φ14 |
16×3 |
160 |
130 |
4-φ14 |
16×3 |
185 |
145 |
4-φ18 |
20×3 |
|
80 |
3 |
114 |
98 |
226 |
190 |
150 |
4-φ18 |
18×3 |
190 |
150 |
4-φ18 |
18×3 |
200 |
160 |
8-φ18 |
20×3 |
|
100 |
4 |
127 |
130 |
250 |
210 |
170 |
4-φ18 |
18×3 |
210 |
170 |
4-φ18 |
18×3 |
220 |
180 |
8-φ18 |
22×3 |
|
125 |
5 |
140 |
165 |
295 |
240 |
200 |
8-φ18 |
20×3 |
240 |
200 |
8-φ18 |
20×3 |
250 |
210 |
8-φ18 |
22×3 |
|
150 |
6 |
140 |
175 |
315 |
260 |
225 |
8-φ18 |
20×3 |
265 |
225 |
8-φ18 |
20×3 |
285 |
240 |
8-φ22 |
24×3 |
|
200 |
8 |
152 |
220 |
380 |
320 |
280 |
8-φ18 |
22×3 |
320 |
280 |
8-φ18 |
22×3 |
340 |
295 |
8-φ22 |
24×3 |
|
250 |
10 |
165 |
250 |
405 |
375 |
335 |
12-φ18 |
24×3 |
375 |
335 |
12-φ18 |
24×3 |
395 |
350 |
12-φ22 |
26×3 |
|
300 |
12 |
178 |
300 |
480 |
440 |
395 |
12-φ22 |
24×4 |
440 |
395 |
12-φ22 |
24×4 |
445 |
400 |
12-φ22 |
26×4 |
|
350 |
14 |
190 |
330 |
545 |
490 |
445 |
12-φ22 |
24×4 |
490 |
445 |
12-φ22 |
24×4 |
505 |
460 |
16-φ22 |
26×4 |
|
400 |
16 |
216 |
360 |
550 |
540 |
495 |
16-φ22 |
24×4 |
540 |
495 |
16-φ22 |
24×4 |
565 |
515 |
16-φ26 |
26×4 |
|
450 |
18 |
222 |
380 |
620 |
595 |
550 |
16-φ22 |
24×4 |
595 |
550 |
16-φ22 |
24×4 |
615 |
565 |
20-φ26 |
28×4 |
|
500 |
20 |
229 |
410 |
680 |
645 |
600 |
20-φ22 |
26×4 |
645 |
600 |
20-φ22 |
26×4 |
670 |
620 |
20-φ26 |
28×4 |
|
600 |
24 |
267 |
460 |
750 |
755 |
705 |
20-φ26 |
26×5 |
755 |
705 |
20-φ26 |
26×5 |
780 |
725 |
20-φ30 |
30×4 |
|
700 |
28 |
292 |
530 |
820 |
860 |
810 |
24-φ26 |
26×5 |
860 |
810 |
24-φ26 |
26×5 |
895 |
840 |
24-φ30 |
30×5 |
|
800 |
32 |
318 |
610 |
91O |
975 |
920 |
24-φ30 |
26×5 |
975 |
920 |
24-φ30 |
26×5 |
1015 |
950 |
24-φ33 |
32×5 |
|
900 |
36 |
330 |
640 |
930 |
1075 |
1020 |
24-φ30 |
26×5 |
1075 |
1020 |
24-φ30 |
26×5 |
1115 |
1050 |
28-φ33 |
34×5 |
|
1000 |
40 |
410 |
720 |
980 |
1175 |
1120 |
28-φ30 |
26×5 |
1175 |
1120 |
28-φ30 |
26×5 |
1230 |
1160 |
28-φ36 |
34×5 |
|
1200 |
48 |
470 |
820 |
1220 |
1375 |
1320 |
32-φ30 |
26×5 |
1405 |
1340 |
32-φ33 |
28×5 |
1455 |
1380 |
32-φ39 |
38×5 |
|
1400 |
56 |
530 |
930 |
1310 |
1575 |
1520 |
36-φ30 |
26×5 |
1630 |
1560 |
36-φ36 |
32×5 |
1675 |
1590 |
36-φ42 |
42×5 |
|
1600 |
64 |
600 |
80 |
1460 |
|
|
|
|
1830 |
1760 |
40-φ36 |
|
1915 |
1820 |
40-φ48 |
62×5 |
|
1800 |
72 |
670 |
1090 |
1560 |
|
|
|
|
2045 |
1970 |
44-φ39 |
|
2115 |
2020 |
44-φ48 |
|
|
2000 |
80 |
760 |
1190 |
1670 |
|
|
|
|
2265 |
2 1 80 |
48-φ42 |
|
2325 |
2230 |
48-φ48 |
|
D343HF、D643HF、D943HF连接尺寸
|
通径 |
主要尺寸 |
1.6M Pa |
2.5MPa |
4.0MPa |
|
mm |
inc h |
L |
H |
H 1 |
D |
D 1 |
Z-φd |
b×f |
D |
D 1 |
Z-φd |
b×f |
D |
D1 |
Z-φd |
b×f |
|
50 |
2 |
108 |
75 |
200 |
165 |
125 |
4-φ18 |
20×3 |
165 |
125 |
4-φ18 |
20×3 |
165 |
125 |
4-φ18 |
20×3 |
|
65 |
21／2 |
112 |
93 |
210 |
185 |
145 |
4-φ18 |
20×3 |
185 |
145 |
8-φ18 |
22×3 |
185 |
145 |
8-φ18 |
22×3 |
|
80 |
3 |
114 |
98 |
226 |
200 |
160 |
8-φ18 |
20×3 |
200 |
160 |
8-φ18 |
4×3 |
200 |
160 |
8-φ18 |
24×3 |
|
100 |
4 |
127 |
130 |
250 |
220 |
180 |
8-φ18 |
22×3 |
235 |
190 |
8-φ22 |
24×3 |
235 |
190 |
8-φ22 |
24×3 |
|
125 |
5 |
140 |
165 |
295 |
250 |
210 |
8-φ18 |
22×3 |
270 |
220 |
8-φ26 |
26×3 |
270 |
220 |
8-φ26 |
26×3 |
|
150 |
6 |
140 |
175 |
315 |
285 |
240 |
8-φ22 |
24×3 |
300 |
250 |
8-φ26 |
28×3 |
300 |
250 |
8-φ26 |
28×3 |
|
200 |
8 |
152 |
220 |
380 |
340 |
295 |
12-φ22 |
24×3 |
360 |
310 |
12-φ26 |
30×3 |
375 |
320 |
12-φ30 |
34×3 |
|
250 |
10 |
165 |
250 |
405 |
405 |
355 |
12-φ26 |
26×3 |
425 |
370 |
12-φ30 |
32×3 |
450 |
385 |
12-φ33 |
38×3 |
|
300 |
12 |
178 |
300 |
480 |
460 |
410 |
12-φ26 |
28×3 |
485 |
430 |
16-φ30 |
34×4 |
515 |
450 |
12-φ33 |
42×4 |
|
350 |
14 |
190 |
330 |
545 |
520 |
470 |
16-φ26 |
30×4 |
555 |
490 |
16-φ33 |
38×4 |
580 |
510 |
16-φ36 |
46×4 |
|
400 |
16 |
216 |
360 |
550 |
580 |
525 |
16-φ30 |
32×4 |
620 |
550 |
16-φ36 |
40×4 |
660 |
585 |
16-φ39 |
50×4 |
|
450 |
18 |
222 |
380 |
620 |
640 |
585 |
20-φ30 |
34×4 |
670 |
600、 |
20-φ36 |
42×4 |
685 |
610 |
20-φ39 |
50×4 |
|
500 |
20 |
229 |
410 |
680 |
715 |
650 |
20-φ33 |
36×4 |
730 |
660 |
20-φ36 |
44×4 |
755 |
670 |
20-φ42 |
52×4 |
|
600 |
24 |
267 |
460 |
750 |
840 |
770 |
20-φ36 |
38×5 |
845 |
770 |
20-φ39 |
46×5 |
890 |
795 |
20-φ48 |
60×5 |
|
700 |
28 |
292 |
530 |
820 |
910 |
840 |
24-φ36 |
38×5 |
960 |
875 |
24-φ42 |
46×5 |
|
|
|
|
|
800 |
32 |
318 |
61O |
910 |
1025 |
950 |
24-φ39 |
38×5 |
1085 |
990 |
24-φ48 |
50×5 |
|
|
|
|
|
900 |
36 |
330 |
640 |
930 |
1125 |
1050 |
28-φ39 |
40×5 |
1185 |
1 090 |
28-φ48 |
54×5 |
|
|
|
|
|
1000 |
40 |
410 |
720 |
980 |
1255 |
1170 |
28-φ42 |
42×5 |
1320 |
1210 |
28-φ56 |
58×5 |
|
|
|
|
|
1200 |
48 |
470 |
820 |
1220 |
1485 |
1390 |
32-φ48 |
48×5 |
1530 |
1420 |
32-φ56 |
72×5 |
|
|
|
|
|
1400 |
56 |
530 |
930 |
1310 |
1685 |
1590 |
36-φ48 |
60×5 |
1750 |
1640 |
36-φ65 |
78×5 |
|
|
|
|
|
1600 |
64 |
600 |
980 |
1460 |
1930 |
1820 |
40-φ56 |
|
|
|
|
|
|
|
|
|
|
1800 |
72 |
670 |
1090 |
1560 |
2130 |
2020 |
44-φ56 |
|
|
|
|
|
|
|
|
|
|
2000 |
80 |
760 |
1190 |
1670 |
2345 |
2230 |
48-φ62 |
|
|
|
|
|
|
|
| | |
二、用途：
本系列硬密封蝶阀，广泛适用于电力、石化、冶金、给排水系统、蒸汽系统、煤气系统及高温空气系统等管路系统上作启闭或调节介质流量之用。
三、特点：
1、采用三维偏心结构，阀座与蝶板几乎无磨擦，具有越关越紧的密封功能及密封副磨损补偿性。
2、密封圈为软硬层叠式金属片，具有金属密封和弹性密封的双重优点。
3、密封面采用堆司太立硬质合金，密封耐磨损，使用寿命长。
4、选用不同材料，无论在低温和高温、高压情况下，均具有优良的密封性能，而可以制造成双向密封型。
5、可根据用户要求提供多种传动装置．
6、电动蝶阀可现场手动或远距离集中控制，且能满足计算机程控艺需要。
设计标准： JB/8527-97
法兰连接尺寸：GB9113-88 整体钢制管法兰
GB9115-88 对焊钢制管法兰。
结构长度： GB/T15188-94 对夹连接阀门；
GBl2221-89 法兰连接金属阀门
压力试验： GB/T13927-92 通用阀门压力试验
ZBJl6006-9 GB/T9092-99
