系胁品 >>对夹式硬密封蝶阀

阀门类别：	其它蝶阀系列产品
口径范围：	50-1400 DN
压力范围：	0.25-4.0 PN
阀门单价：	---元	点击次数：	0

【联系我们】

对夹式硬密封蝶阀--详细介绍

主要性能参数

公称通径	DNmm	50～1 400
公称压力	PNMPa	0.25	0.6	1．O	1.6	2.5	4.0
试验压力 PsMPa	强度试验	0.375	0.9	1.5	2.4	3.75	6．O
	密封试验	0.275	0.66	1.1	1.76	2.75	4.4
	气密封试验	O.5～0.7MPa
适用介质	水、油品、蒸汽、煤气、酸、碱等
适用温度	一 40℃～5 70℃

主要零部件材料

名称	材料
阀体	碳钢、不锈钢、铬钼钒钢
阀板	碳钢、不锈钢、铬钼钒钢
阀杆	2Cr13不锈钢、铬钼钒钢
密封圈	不锈钢、聚四氟乙烯、硬软叠层式金属片
阀座	不锈钢、堆司太立等硬质合金
填料	柔性：石墨、聚四氟乙烯

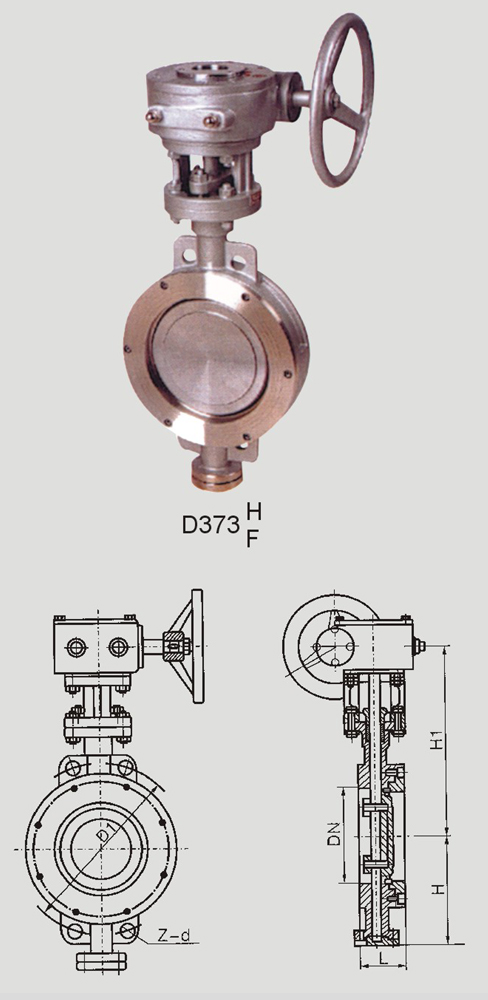

D373HF～D673HF、D973HF连接尺寸

通径 Diameter		主要尺寸 Main dimension			O．25MPa			0.6MPa			1．OMPa
mm	inch	L	H	H1	D1	Z-φMd	a	D 1	Z-φMd	a	D1	Z-φMd	a
50	2	43	72	200	110	4-φ14	45°	110	4-φ14	45°	125	4-φ18	45°
65	2 ¹/2	46	110	225	130	4-φ14	45°	130	4-φ14	45°	145	4-φ18	45°
80	3	49	15	240	150	4-φ18	45°	150	4-φ18	45°	160	4-φ18	22°30´
100	4	56	10	255	170	4-φ18	45°	170	4-φ18	45°	180	4-φ18	22°30´
125	5	64	10	305	200	4-φ18	22°30´	200	4-φ18	22°30´	210	4-φ18	22°30´
150	6	70	15	325	225	4-φ18	22°30´	225	4-φ18	22°30´	240	4-φ22	22°30´
200	8	71	210	380	280	4-φ18	22°30´	280	4-φ18	22°30´	295	4-φ22	22°30´
250	10	76	245	410	335	4-φ18	1°	335	4-φ18	15°	350	4-φ22	15°
300	12	83	280	460	395	4-φ22	1°	395	4-φ22	15°	400	4-φ22	15°
350	14	92	315	525	445	4-φ22	1°	445	4-φ22	15°	460	4-φ22	11°15´
400	16	102	345	545	495	4-φ22	11°5´	495	4-φ22	11°15´	515	4-φ26	11°15´
450	18	114	380	630	550	4-φ22	11°5´	550	4-φ22	11°15´	565	4-φ26	9°15´
500	20	127	415	650	600	4-φ22	9°	600	4-φ22	9°	620	4-φ26	9°
600	24	154	460	680	705	4-φ26	9°	705	4-φ26	9°	725	4-φ30	9°
700	28	165	488	780	81O	4-φ26	7°3´	810	4-φ26	7°3´	840	4-M27	7°30´
800	32	190	572	860	920	4-φ30	7°3´	920	4-φ30	7°3´	950	4-M30	7°30´
900	36	203	628	900	1020	4-φ30	7°3´	1 020	4-φ30	7°3´	1050	4-M30	6°26´
1000	40	216	698	1000	1120	4-φ30	6°26´	1120	4-φ30	6°26´	1160	4-M33	6°26´
1200	48	254	810	1100	1320	4-φ30	5°36´	1340	4-φ33	5°36´	1380	4-M36	5°38´
1400	56	279	940	1200	1520	4-φ30	5°	1560	4-φ36	5°	1590	4-M39	5°

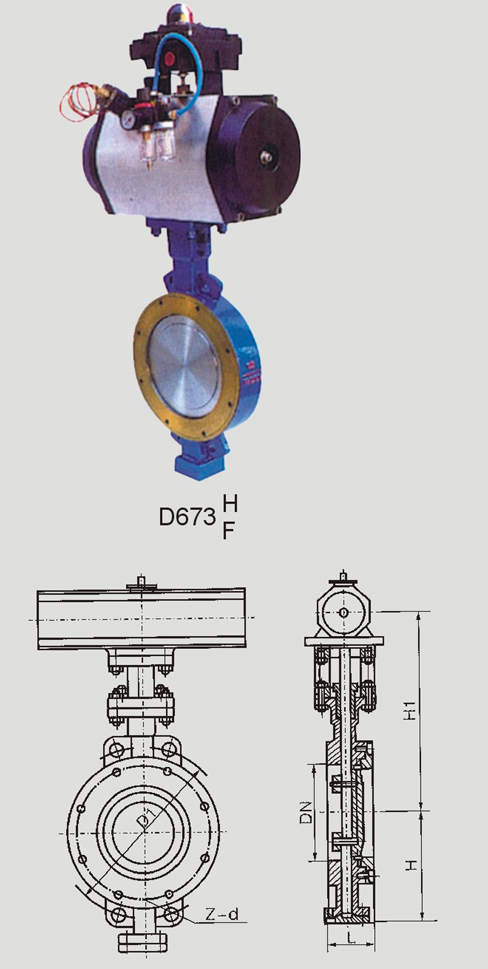

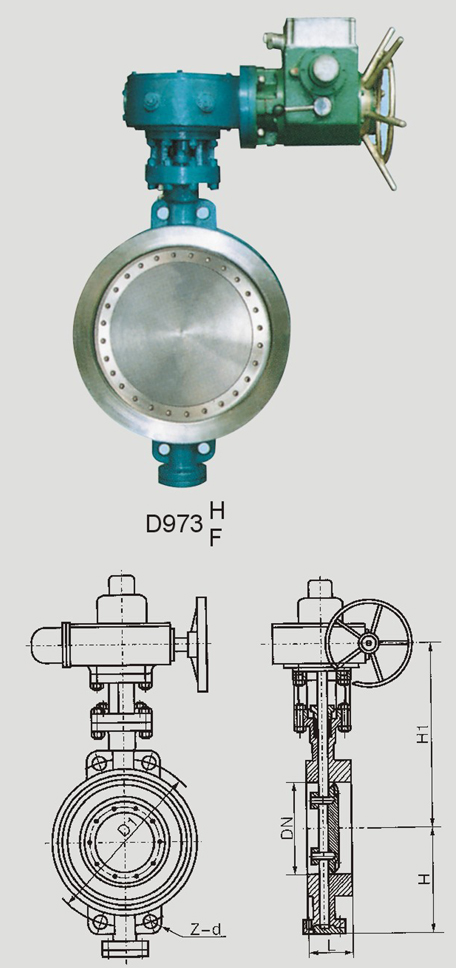

D373HF、D673H（F）、D973H（F）连接尺寸

通径		主要尺寸			1.6MPa			2.5MPa			4．OMPa
mm	nich	L	H	H1	D 1	Z-φMd	a	D1	Z-φMd	a	D1	Z-φMd	a
50	2	43	72	200	125	4-φ18	45。	125	4-φ18	45°	125	4-φ18	45°
65	2¹/2	46	110	225	145	4-φ18	45。	145	4-φ18	22°30´	145	4-φ18	22°30´
80	3	49	115	240	160	4-φ18	22°30´	160	4-φ18	22°30´	160	4-φ18	22°30´
100	4	56	130	255	180	4-φ18	22°30´	190	4-φ22	22°30´	190	4-φ22	22°30´
125	5	64	150	305	210	4-φ18	22°30´	220	4-φ26	22°30´	220	4-φ26	22°30´
150	6	70	165	325	240	4-φ22	22°30´	250	4-φ26	22°30´	250	4-φ26	22°30´
200	8	71	210	380	295	4-φ22	15°	31O	4-φ26	15°	320	4-φ30	15°
250	10	76	245	410	355	4-φ26	15°	370	4-φ30	15°	385	4-φ33	15°
300	12	83	280	460	410	4-φ26	15°	430	4-φ30	11°15´	450	4-φ33	11°30´
350	14	92	315	525	470	4-φ26	11°15´	490	4-φ33	11°15´	51O	4-φ36	11°30´
400	16	102	345	545	525	4-φ30	11°15´	550	4-φ36	11°15´	585	4-φ39	11°30´
450	18	114	380	630	585	4-M27	9°	600、	4-M33	9°	610	4-M36	9°
500	20	127	415	650	650	4-M30	9°	660	4-M33	9°	670	4-M39	9°
600	24	154	460	680	775	4-M33	9°	770	4-M36	9°	795	4-M45	9°
700	28	165	488	780	840	4-M33	7°30´	875	4-M39	7°30´
800	32	190	572	860	950	4-M36	7°30´	990	4-M45	7°30´
900	36	203	628	900	1050	4-M36	6°26´	1090	4-M45	6°26´
1000	40	216	698	1000	1170	4-M39	6°26´	1210	4-M52	6°26´
1200	48	254	810	1100	1390	4-M45	5°38´	1420	4-M52	5°38´
1400	56	279	940	1200	1590	4-M45	5°

注：偏心型软密封 XJ蝶阀连接尺寸同上。
