D43H/F型手柄式硬密封蝶阀--详细介绍 |
主要性能参数
|
公称通径 |
DNmm |
50-150 |
|
公称压力 |
PNMPa |
1.0 |
1.6 |
2.5 |
|
试验压力PsMPa |
强度试验 |
1.5 |
2.4 |
3.75 |
|
密封试验 |
1.1 |
1.76 |
2.75 |
|
气密封试验 |
0.5-0.7MPa |
|
适用介质 |
水、油品、蒸气、酸、减等 |
|
适用温度 |
-40℃-570℃
|
主要零部件材料
|
名称 |
材料 |
|
阀体 |
碳钢、不锈钢、铬钼钒钢 |
|
阀板 |
碳钢、不锈钢、铬钼钒钢 |
|
阀杆 |
2Cr13不锈钢、铬钼钒钢 |
|
密封圈 |
不锈钢、聚四氟乙烯 |
|
填料 |
柔性石墨、聚四氟乙烯 |

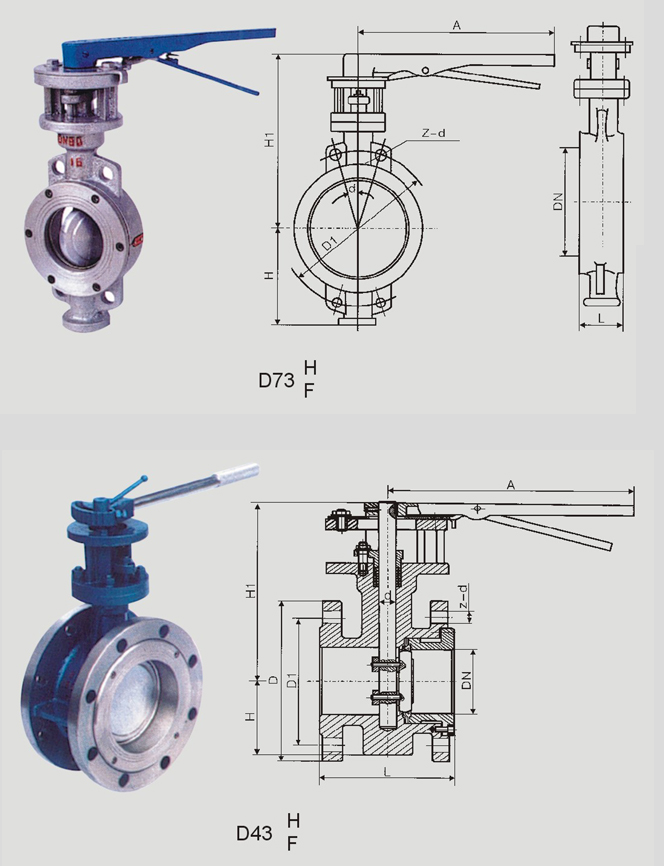

D43HF连接尺寸 单位：mm
|
通径 |
主要尺寸 |
1.0-1.6MPa |
2.5MPa |
|
mm |
lncb |
L |
H |
H1 |
D |
D1 |
A |
Z-φd |
D |
D1 |
A |
Z一φd |
|
50 |
2 |
108 |
75 |
192 |
165 |
125 |
275 |
4-18 |
165 |
125 |
275 |
4-18 |
|
65 |
21/2 |
112 |
93 |
218 |
185 |
145 |
275 |
4-18 |
185 |
145 |
275 |
8-18 |
|
80 |
3 |
114 |
110 |
230 |
200 |
160 |
275 |
8-18 |
200 |
160 |
275 |
8-18 |
|
100 |
4 |
127 |
140 |
240 |
220 |
180 |
275 |
8-18 |
235 |
190 |
275 |
8-22 |
|
125 |
5 |
140 |
175 |
290 |
250 |
210 |
362 |
8-18 |
270 |
220 |
362 |
8-26 |
|
150 |
6 |
140 |
180 |
310 |
285 |
240 |
362 |
8-22 |
300 |
250 |
362 |
8-26 |
D73HF连接尺寸
|
通径1 |
主要尺寸1 |
1 O-1 6MPa |
2.5MPa |
|
mm |
inch |
L |
H |
H1 |
D1 |
A |
a |
Z-φd |
D1 |
A |
a |
Z一φd |
|
50 |
2 |
43 |
72 |
192 |
125 |
275 |
45° |
4-18 |
125 |
275 |
45° |
4-18 |
|
65 |
21/2 |
46 |
110 |
218 |
145 |
75 |
45° |
4-18 |
145 |
275 |
22°30´ |
4-18 |
|
80 |
3 |
49 |
115 |
230 |
160 |
275 |
22°30´ |
4-18 |
160 |
275 |
22°30´ |
4-18 |
|
100 |
4 |
56 |
130 |
240 |
180 |
275 |
22°30´ |
4-18 |
190 |
275 |
22°30´ |
4-22 |
|
125 |
5 |
64 |
150 |
290 |
210 |
362 |
22°30´ |
4-18 |
220 |
362 |
22°30´ |
4-26 |
|
150 |
6 |
70 |
165 |
310 |
240 |
362 |
22°30´ |
4-22 |
250 |
362 |
22°30´ |
4-26 | |
| |
|
|
|
|
|
|
