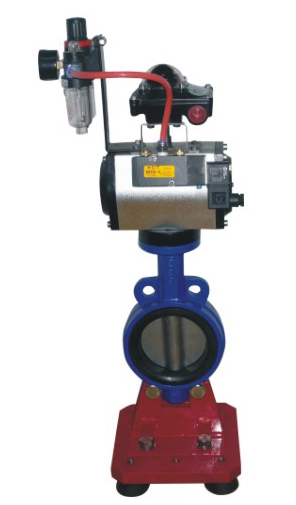

D671X对夹式气动软密封蝶阀--详细介绍

一、D671X对夹式气动软密封蝶阀产品概述

我公司研制的软密封中线对夹式蝶阀，双偏心法兰式蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。

二、D671X对夹式气动软密封蝶阀特点

1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。

2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。

3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。

4、蝶板采用框架结构，强度高，过流面积大，流阻小。

5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。

6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。

7、本阀结构独特，操作灵活，省力，方便。

三、D671X对夹式气动软密封蝶阀主要结束参数

公称通经DN（mm)	50～2000		50～1600
公称药理PN（MPa)	0.6	1.0	1.6
密封试验(MPa)	0.66	1.1	1.76
强度试验(MPa)	0.9	1.5	2.4
适用温度	丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动

四、D671X对夹式气动软密封蝶阀主要零部件材料

零件名称	材料
阀体	WCB、QT450-10、HT200、HT250
蝶板	WCB、QT450-10、HT200、HT250
阀轴	2Cr13
密封圈	丁腈耐油橡胶
填料	柔性石墨

五、执行标准

制造标准	GB/T 122387-89
法兰标准	GB9113-2000、GB17241.6-1998
结构长度标准	GB12221-89
检验标准	GB/T 13927-92

六、D671X-6/10/16对夹式气动软密封蝶阀主要外形连接尺寸 　　　　　　　　  单位：mm　　　　　　　　　　　　　　　　　

DN	L	H	HO	A	B	0.6MPa		1.0MPa		1.6MPa
						DO	n-d	DO	n-d	DO	n-d
50	43	63	315	180	65	110	4-14	125	4-18	125	4-18
65	46	70	330	180	65	130	4-14	145	4-18	145	4-18
80	46	83	390	245	72	150	4-18	160	8-18	160	8-18
100	52	105	431	240	72	170	4-18	180	8-18	180	8-18
125	56	115	455	240	72	200	8-18	210	8-18	210	8-18
150	56	137	626	350	93	225	8-18	240	8-22	240	8-22
200	60	164	720	350	93	280	8-18	295	8-22	295	8-22
250	68	206	800	550	350	335	12-18	350	12-22	355	12-26
300	78	230	860	600	350	395	12-22	400	12-22	410	12-26
350	78	248	883	600	350	445	12-22	460	16-22	470	16-26
400	102	289	972	600	350	495	16-22	515	16-26	525	16-30
450	114	320	1043	750	350	550	16-22	565	20-26	585	20-30
500	127	343	1098	750	380	600	20-22	620	20-26	650	20-33
600	154	413	1236	750	380	705	20-26	725	20-30	770	20-36
700	165	478	1431	750	380	810	24-26	840	24-30	840	24-36
800	190	525	1488	750	380	920	24-30	950	24-33	950	24-39
900	203	620	1615	1250	380	1020	24-30	1050	28-33	1050	38-39
1000	216	725	1765	1500	580	1120	28-30	1160	28-36	1170	28-42
1200	254	780	1976	1500	580	1340	32-33	1380	32-39	1390	32-48
