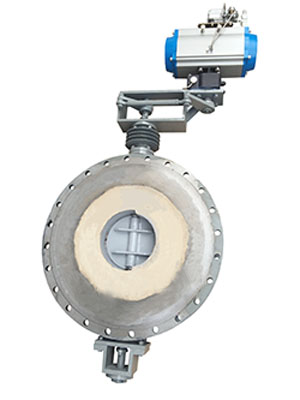

气动高温通风蝶阀--详细介绍

气动高温通风蝶阀的产品的特点，分列如下:
一、用途：
气动高温蝶阀广泛用于环保、冶金、矿山、电力等工业生产过程中用于自动控制或远程控制管路中的流量。
二、结构特点
气动高温蝶阀由高温蝶阀阀体部件、气动执行机构、气动定位器和三联件组成。为避免管道中粉尘颗粒影响阀门密封，磨损或卡住阀板，在阀体底部装有吹扫管，用来吹扫阀体，保证阀门的密封性，阀板应设置偏心量以防止受热涨引起的蝶阀卡涩现象。
（1）阀体部件：由阀体、转轴、阀板、滑轴承、填料等组成
（2）气动执行机构：它由气缸、传动箱体、摆臂、电磁阀、空气过滤减压器、联接架、定位器等组成。
三、工作原理
本系列蝶阀可实现自动调节功能。
（1）自动控制：
当需要自动操作时，电磁阀通电，电磁阀的阀芯切换动作，一向进气，另一向排气，使气源经空气过滤减压器到电磁阀控制气缸，作上下动作，从而带动了曲柄和阀杆，使阀板在阀体内作90°转动，从而达切断的目的。

 四、主要性能及参数：

公称压力	0.1MPa
适用温度	800°C最高允许温度950°C
适用介质	含尘气体、电炉煤气等
泄漏率	≤1%
气源压力	0.4-0.6MPa
输入输出信号	4～20mA
仪表部分	采用智能型电气阀门定位器
介质流速	≤25m/s

五、主要零件材料

零件名称	阀体	蝶板	阀杆	填料	内衬
材料	Q235B	2520	2520	石墨	耐高温浇注料


六、安装与维护
1、安装时气路管线应用压缩空气吹扫干净，并要检查接头是否严密可靠。
2、接入输入标准信号，进行蝶阀转角始点与终点偏差，基本误差、死区及作用形式的检查。
3、使用的环境温度为-25~60⁰C、相对湿度≤95%。
4、蝶阀使用的气源压力应稳定在0.5+0.01MPa 10%范围内，气源应经过除尘、脱水、除油等净化处理。
5、定位器一般不必修理，只需将定位器内的恒流孔部件拧下，加以清洗即可。
6、该阀在向管道中安装时要保证阀座与管道同轴，并在两端法兰和阀体法兰之间夹入相应的垫片。和该阀联接的两侧管路法兰平面必须保证平行。
