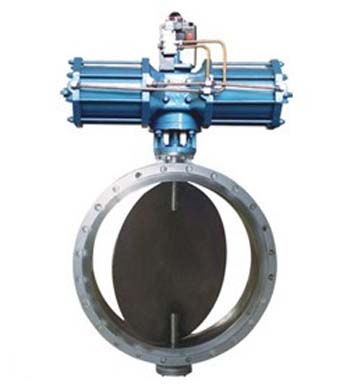

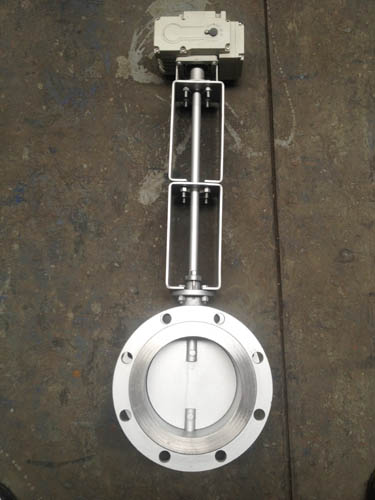

气动通风蝶阀--详细介绍

气动通风蝶阀--主要性能参数



公称压力（MPa)	0.05
壳体试验压力	0.1
适用温度	450℃;600℃;900℃
适用介质	热风、烟气、燃气
介质流速	≤50m/s
泄漏	1%



根据介质温度，阀板阀体选用材质表



介质温度	≤450℃	≤600℃
阀体材料	锰钢或铬铬钼	铬钼钢、铬镍钛钢
蝶板材料	锰钢或铬铬钼	铬镍钛不锈钢
阀轴材料	铬不锈钢	铬镍钛不锈钢



主要连接尺寸及重量



DN	D	D1	n-do	b	L	重量
						D41	D341	D941
200	320	280	8-18	16	140	34	42	78
250	375	335	12-18	16	140	38	46	83
300	440	395	12-22	16	170	48	54	93
350	490	445	12-22	16	170	56	64	95
400	540	495	16-22	16	190	73	81	98
450	595	550	16-22	16	190	81	110	140
500	645	600	20-22	16	190	99	128	179
600	755	705	20-26	18	210	127	157	213
700	860	810	24-26	18	210	152	199	267
800	975	920	24-30	18	210	182	229	326
900	1075	1020	24-30	18	250	240	287	385
1000	1175	1120	28-30	18	250	383	430	528
1100	1275	1220	28-30	18	250		620	682
1200	1375	1320	32-30	18	250		765	827
1400	1575	1520	36-30	18	300		1188	1250
1600	1790	1730	40-30	22	300		1393	155
1800	1990	1930	44-30	22	300		1800	1865
2000	2190	2130	48-30	22	300		2130	2190
2100	2300	2240	52-33	22	300			2785
2200	2405	2340	52-33	26	350			3690
2400	2605	2540	56-33	26	350			4720
2600	2805	2740	60-33	26	350			5530
2800	3030	2960	64-36	26	400			6035
3000	3230	3160	68-36	26	400			6280
