产品特点

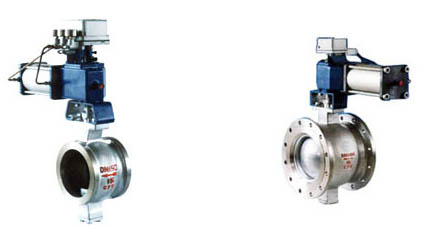

V型球阀是我公司开发的硬密封调节球阀。
采用板簧加载的可动阀座结构，阀座与球体不会产生卡阻或脱离等问题，密封可靠，使用寿命长。
V型切口的球芯与金属阀座之间具有剪切作用，特别适用于含纤维、微小固体颗粒及料浆等介质。
启闭件采用V型球缺结构，完全解决了阀腔易沉积介质的问题。全开启时阀门的流通能力大，压力损失小。
结构紧凑，通用性强，流量特性为近似等百分比，可调范围大，最大可调比为100：1。
蜗轮传动V型球阀还具有精确调节并可靠定位的功能。
用 途
V型球阀适用于Class150～600、PN1.6～10.0MPa，工作温度≤200℃的各种管路上，用于调节管路中介质的压力及流量。
选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
阀体材料
WCB、CF8、CF3、CF8M、CF3M、ZG1Cr18Ni9Ti、 ZG1Cr18Ni12Mo2Ti
连接形式
对夹（DN25～250）、法兰（DN25～300）
驱动方式
蜗轮蜗杆传动、气动、电动
产品范围
|
公称压力
或压力级 |
公称通径DN/NPS（mm/in） |
|
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
1 |
1 1/4 |
1 1/2 |
2 |
2 1/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
|
PN1.6MPa |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
|
PN2.5MPa |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
|
PN4.0MPa |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
|
PN6.3MPa |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
|
PN10.0MPa |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
|
Class150 |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
|
Class300 |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
|
Class600 |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
|
Class900 |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
